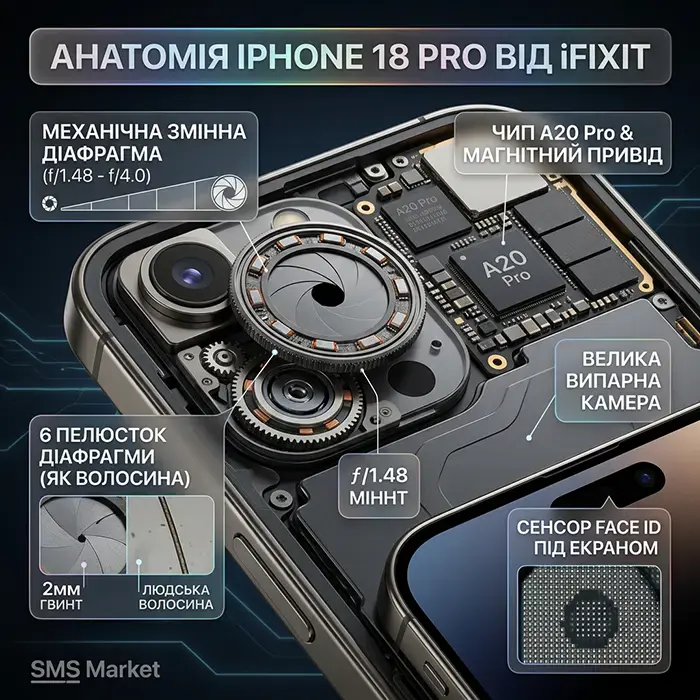

Анатомія iPhone 18 Pro та Pro Max від iFixit: як влаштована змінна діафрагма та що змінилося всередині

Команда розбирачів з iFixit підготувала свій традиційний детальний трепанаційний огляд нових флагманів Apple — iPhone 18 Pro та 18 Pro Max [00:02:47]. Цього року головна увага прикута до механічного блоку камери, адже Купертіно вперше реалізувало в iPhone систему змінної діафрагми [00:00:05]. Окрім об'єктива, інженери виявили серйозні перепланування внутрішньої компоновки, оновлену систему охолодження та захований під екран інфрачервоний датчик [00:00:24].

Як влаштована змінна діафрагма: пелюстки товщиною з волосину

Механічна діафрагма камери складається з шести надтонких пелюсток із полімерного композиту [00:09:06]. Під мікроскопом видно, що кожна пелюстка за товщиною справді співвідносна з людською волосиною та має спеціальні пази під напрямні штифти [00:09:00].

Всіма пелюстками керує окреме кільце зі вбудованими мікроелектромагнітами, яке працює незалежно від системи оптичної стабілізації (OIS) [00:09:11]. Камера має чотири фіксовані позиції отвору [00:01:09]:

• f/1.48: найширша діафрагма в історії iPhone для захоплення максимуму світла та швидкої витримки [00:01:09].
• f/1.8 та f/2.8: проміжні значення для стандартних сценаріїв.
• f/4.0: максимальне прикриття отвору, яке прибирає оптичні аберації та викривлення по краях лінзи [00:01:27].

В iFixit зазначають: якщо механізм заклинить від бруду або зносу, окремо замінити пелюстки не вдасться [00:08:32]. Доведеться міняти весь модуль камери в зборі, що явно позначиться на вартості ремонту [00:08:32].

Піддисплейний Face ID: як згасає Dynamic Island

Apple зменшила виріз Dynamic Island завдяки тому, що інфрачервону камеру Face ID перенесли безпосередньо під OLED-панель [00:05:49]. Модуль селфі-камери та точковий проектор лишилися у вирізі, а ось інфрачервоний сенсор тепер дивиться крізь екран [00:05:55].

Під мікроскопом видно, що над вічком IR-камери в матриці просто пропущено кожен другий рядок пікселів [00:06:29]. Оскільки система розпізнавання обличчя не вимагає деталізованої фотографії, невеликі спотворення світла крізь піксельну сітку не заважають роботі Face ID [00:06:52].

Процесор A20 Pro та гігантська випарна камера

Серйозні зміни торкнулися материнської плати. Чипсет Apple A20 Pro (2-нм техпроцес TSMC) та блоки пам'яті тепер винесені на зовнішню сторону «сендвіча» плати [00:10:40].

Таке компонування дозволило притиснути кристал через термопрокладку прямо до нової випарної камери [00:11:11]. Остання тепер займає майже всю площу задньої стінки смартфона, розсіюючи тепло додатково через металевий кожух акумулятора та екран [00:11:29].

Модеми: власний C2 проти Qualcomm

Усі модифікації iPhone 18 Pro та 18 Pro Max для світового ринку отримали новий фірмовий модем Apple C2 [00:11:54]. Єдиний виняток — версія 18 Pro Max для ринку США (eSIM-only), де встановлено чип Qualcomm Snapdragon X75 [00:12:07]. Це пов'язано з діючими патентними угодами Apple та Qualcomm до кінця 2026 року [00:12:19].

Автономність та ремонтопридатність: 7 з 10

Батарейний відсік знову потішив сервісні центри. Акумулятор закріплений металевим лотком на гвинтах та електрично від'єднуваним клеєм (безтягова безклейова заміна при подачі 12В) [00:04:33].

Проте розбирання все ще відбувається через крихкий дисплей [00:03:19]. Під час демонтажу пластикова рамка екрана часто тріскається через міцний клей [00:03:32]. Загальний provisional-бал ремонтопридатності від iFixit склав 7/10 [00:14:18].

Відео розбирання iPhone 18 Pro від iFixit

Переглянути повне оригінальне відео розбирання можна за посиланням: https://www.youtube.com/watch?v=oS_HMre7vk0 .

Порівняння ключових інженерних змін

Інженерні зміни в iPhone 18 Pro роблять його одним із найцікавіших пристроїв року з точки зору внутрішнього компонування та фотоможливостей. Ознайомитися з асортиментом та купити оригінальну техніку Apple ви завжди можете в каталозі SMS Market із гарантією та доставкою по всій Україні.
